ساخت نمونه اولیه برای قالب سازی با پرینتر سه بعدی؛ کاهش زمان، هزینه و ریسک تولید

مقدمه

در صنعت تولید، ساخت قالب یکی از مهم ترین و در عین حال پرهزینه ترین مراحل توسعه محصول به شمار می رود. هرگونه خطا در طراحی یا ساخت قالب می تواند منجر به صرف هزینه های سنگین، اتلاف زمان و حتی شکست یک پروژه تولیدی شود. به همین دلیل بسیاری از شرکت ها پیش از ساخت قالب نهایی، از نمونه های اولیه برای بررسی طراحی، ابعاد و عملکرد قطعه استفاده می کنند.

در گذشته تولید نمونه اولیه فرآیندی زمان بر و پرهزینه بود و معمولا با ماشین کاری، مدل سازی دستی یا ساخت نمونه های آزمایشی انجام می شد. اما با ظهور فناوری چاپ سه بعدی، فرآیند نمونه سازی سریع یا Rapid Prototyping دچار تحول بزرگی شد. امروزه پرینترهای سه بعدی امکان تولید نمونه های اولیه دقیق، کم هزینه و در زمان کوتاه را فراهم کرده اند و به یکی از ابزارهای اصلی صنعت قالب سازی تبدیل شده اند.

نمونه اولیه چیست و چرا در قالب سازی اهمیت دارد؟

نمونه اولیه یا Prototype نسخه ای اولیه از محصول نهایی است که پیش از ساخت قالب اصلی تولید می شود. هدف از ساخت نمونه اولیه، بررسی ابعاد، طراحی، ارگونومی، مونتاژ، عملکرد و رفع ایرادهای احتمالی پیش از سرمایه گذاری روی قالب نهایی است.

در بسیاری از پروژه ها هزینه ساخت قالب تزریق پلاستیک، دایکست یا قالب های صنعتی ممکن است به ده ها یا صدها میلیون تومان برسد. بنابراین کشف ایرادهای طراحی قبل از ساخت قالب می تواند از خسارت های قابل توجه جلوگیری کند.

به همین دلیل امروزه تقریبا تمام شرکت های تولیدی پیش از سفارش قالب نهایی، از نمونه سازی سریع استفاده می کنند.

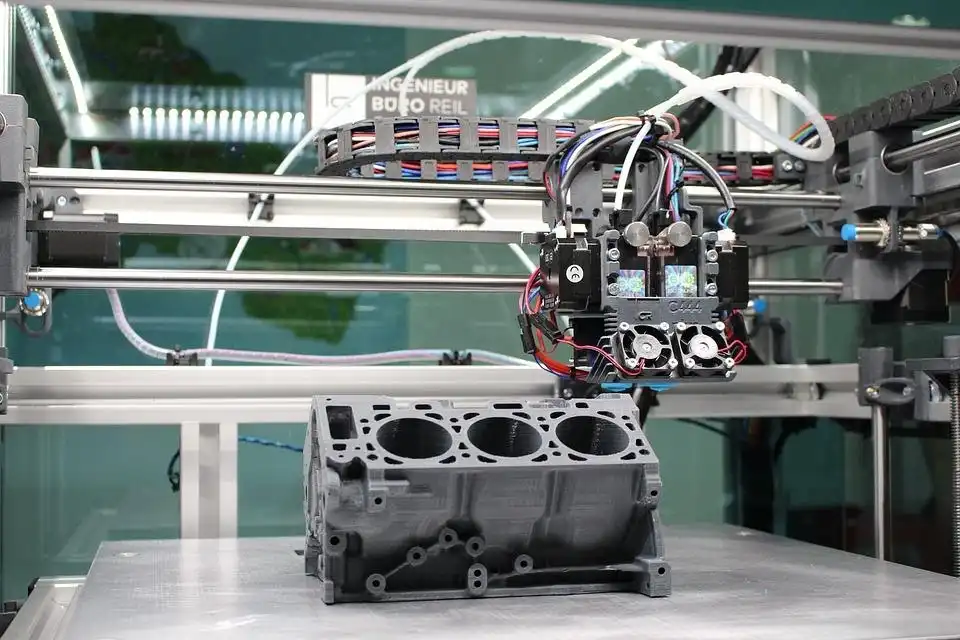

نقش پرینتر سه بعدی در نمونه سازی سریع

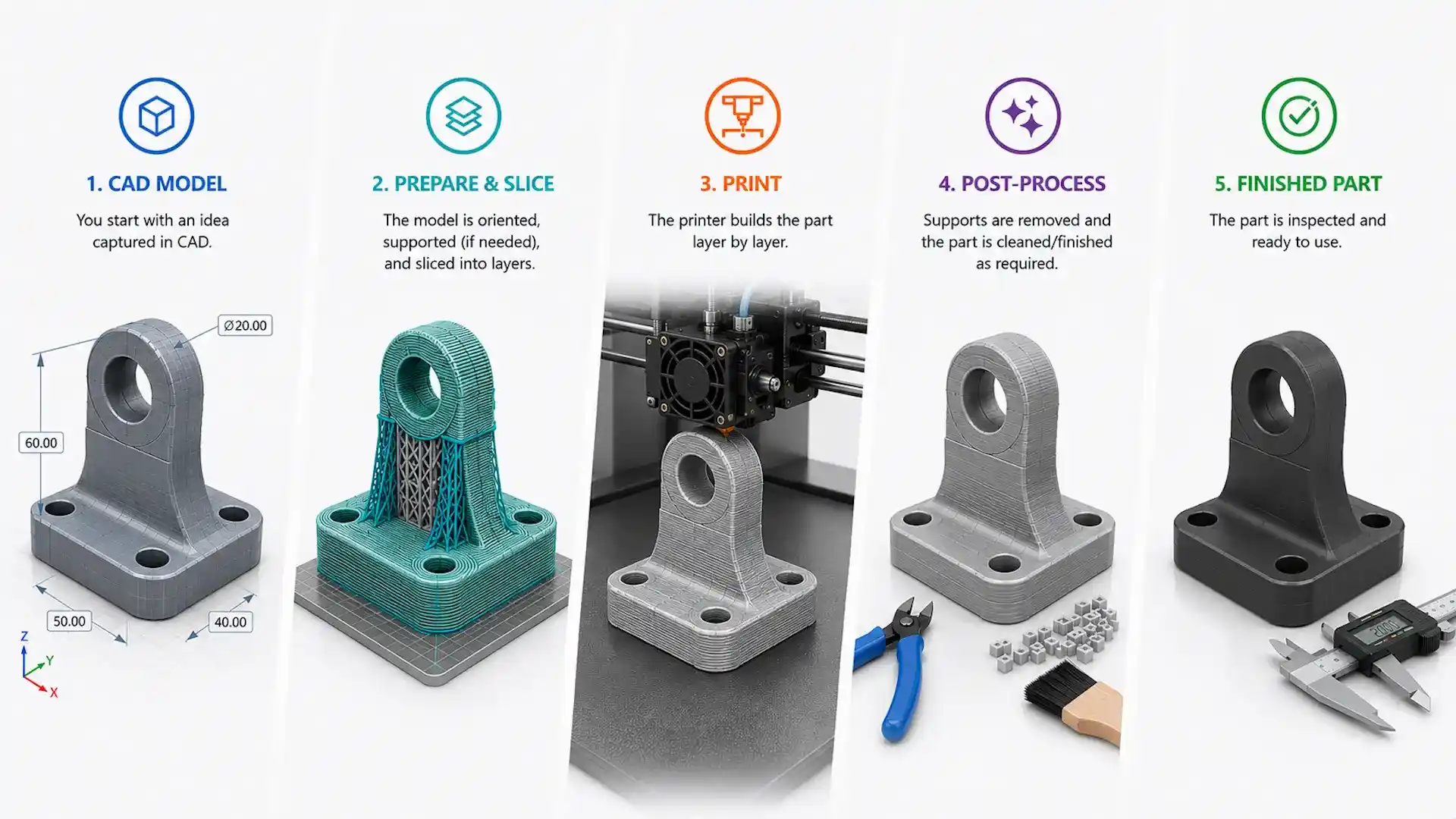

چاپ سه بعدی فرآیندی است که طی آن قطعه مستقیما از روی فایل سه بعدی CAD و به صورت لایه به لایه تولید می شود.

پس از طراحی مدل در نرم افزارهایی مانند SolidWorks، Fusion 360 یا CATIA، فایل به فرمت STL تبدیل شده و برای چاپ آماده می شود. چاپگر سه بعدی سپس مدل را با استفاده از فیلامنت یا رزین تولید می کند.

این فرآیند امکان ساخت قطعاتی را فراهم می کند که تولید آنها با روش های سنتی نیازمند صرف زمان و هزینه بسیار بیشتری است.

کدام فناوری های چاپ سه بعدی برای قالب سازی مناسب هستند؟

FDM

رایج ترین و اقتصادی ترین روش چاپ سه بعدی است.

در این فناوری از فیلامنت هایی مانند:

• PLA

• PETG

• ABS

• ASA

• Nylon

استفاده می شود.

FDM برای ساخت نمونه های اولیه بزرگ، تست ابعادی و بررسی مونتاژ بسیار مناسب است.

SLA و MSLA

در این فناوری از رزین های حساس به نور استفاده می شود.

مزایا:

• دقت بسیار بالا

• سطح صاف

• جزئیات فوق العاده

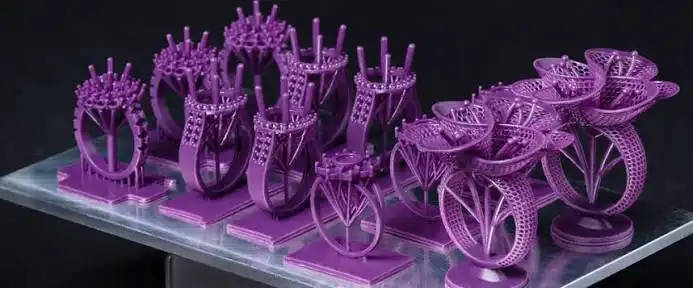

این فناوری برای ساخت مستر مدل های قالب سیلیکونی، جواهرسازی و قطعات دقیق کاربرد فراوانی دارد.

SLS و MJF

در کاربردهای صنعتی از فناوری های پودری استفاده می شود.

این فناوری ها امکان تولید قطعات مقاوم، دقیق و کاربردی را بدون نیاز به ساپورت فراهم می کنند.

مزایای استفاده از چاپ سه بعدی در ساخت نمونه اولیه قالب

کاهش چشمگیر زمان توسعه محصول

در بسیاری از پروژه ها ساخت نمونه اولیه با روش های سنتی چند روز یا حتی چند هفته زمان نیاز دارد.

در مقابل، چاپ سه بعدی می تواند بسیاری از نمونه ها را ظرف چند ساعت تا چند روز تولید کند.

کاهش هزینه های طراحی و توسعه

هزینه ساخت یک نمونه اولیه با چاپ سه بعدی معمولا بسیار کمتر از ماشین کاری یا ساخت نمونه سنتی است.

این موضوع به خصوص در پروژه هایی که نیاز به چندین مرحله اصلاح طراحی دارند اهمیت زیادی پیدا می کند.

امکان اصلاح سریع طراحی

اگر در نمونه اولیه مشکلی مشاهده شود، تنها کافی است فایل طراحی اصلاح شده و نسخه جدید چاپ شود.

این موضوع فرآیند توسعه محصول را بسیار سریع تر می کند.

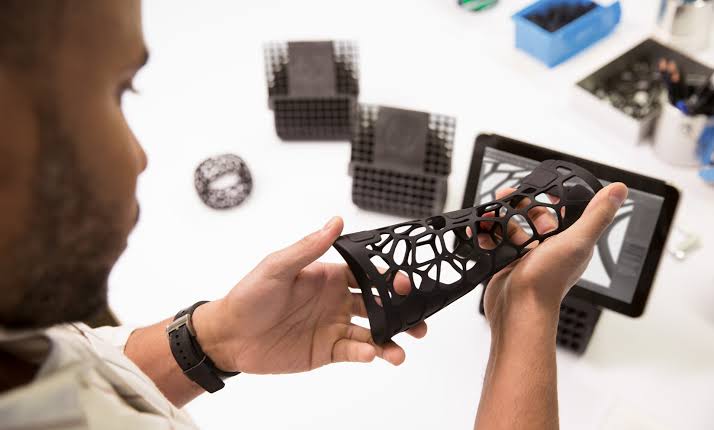

ساخت قطعات پیچیده

بسیاری از هندسه های پیچیده با روش های سنتی به سختی ساخته می شوند.

اما چاپ سه بعدی امکان تولید:

• کانال های داخلی

• ساختارهای مشبک

• اشکال ارگانیک

• قطعات توخالی

را به راحتی فراهم می کند.

کاربرد چاپ سه بعدی در قالب سازی

ساخت مستر مدل برای قالب سیلیکونی

یکی از رایج ترین کاربردها، تولید مستر مدل با چاپ سه بعدی و استفاده از آن برای ساخت قالب سیلیکونی است.

این روش در تولید قطعات کم تیراژ بسیار پرکاربرد است.

ریخته گری دقیق

در بسیاری از صنایع از قطعات چاپ شده برای ساخت الگوهای ریخته گری دقیق استفاده می شود.

این روش در صنایع:

• هوافضا

• خودروسازی

• پزشکی

• جواهرسازی

کاربرد گسترده دارد.

تولید قطعات آزمایشی قبل از ساخت قالب تزریق

شرکت ها می توانند قبل از صرف هزینه زیاد برای قالب تزریق پلاستیک، نمونه واقعی قطعه را تولید و آزمایش کنند.

محدودیت های چاپ سه بعدی در قالب سازی

با وجود مزایای فراوان، چاپ سه بعدی جایگزین کامل قالب سازی سنتی نیست.

برخی محدودیت ها عبارت اند از:

• سرعت پایین در تیراژ بالا

• محدودیت برخی مواد

• نیاز به پس پردازش

• محدودیت ابعاد چاپ

• هزینه بالای برخی فناوری های صنعتی

به همین دلیل چاپ سه بعدی بیشتر در مرحله نمونه سازی، توسعه محصول و تولید کم تیراژ استفاده می شود.

آینده چاپ سه بعدی در صنعت قالب سازی

امروزه بسیاری از کارخانه های پیشرفته از چاپ سه بعدی به عنوان بخشی از فرآیند توسعه محصول استفاده می کنند.

پیشرفت مواد مهندسی، رزین های صنعتی، چاپ فلزات و هوش مصنوعی باعث شده است فاصله میان طراحی و تولید روزبه روز کمتر شود.

در آینده نزدیک انتظار می رود چاپ سه بعدی نقش پررنگ تری در تولید قالب های پیچیده، ساخت ابزارهای تولید و حتی تولید مستقیم برخی قطعات نهایی ایفا کند.

جمع بندی

فناوری چاپ سه بعدی صنعت نمونه سازی و قالب سازی را متحول کرده است. این فناوری به تولیدکنندگان اجازه می دهد قبل از سرمایه گذاری روی قالب های گران قیمت، نمونه های اولیه دقیق و کاربردی را با سرعت بالا و هزینه کمتر تولید کنند.

از ساخت مستر مدل و قالب های سیلیکونی گرفته تا تست قطعات قبل از تولید انبوه، چاپ سه بعدی امروزه به یکی از مهم ترین ابزارهای توسعه محصول تبدیل شده است. استفاده از این فناوری علاوه بر کاهش هزینه و زمان، ریسک تولید را نیز کاهش داده و به بهبود کیفیت محصول نهایی کمک می کند.
